- 自流平整体面层工艺流程
一、方案描述
地下停车场车库水泥面层自流平整体地面是国际上最新采用的环保薄层整体地面技术，依托于面层自流平水泥地面的无机环保、高流平、高强耐磨特性，以及自流平面层与地面的高粘接性，可实现整体面层施工方案的薄层化(6-8mm)，减少楼地面整体重量，减少施工工序，实现面层与基础的强度统一，提高整体面层地面的使用寿命，使用后即使出现问题也是局部问题，维修简单，减少翻新麻烦。
二、自流平整体地面构成。

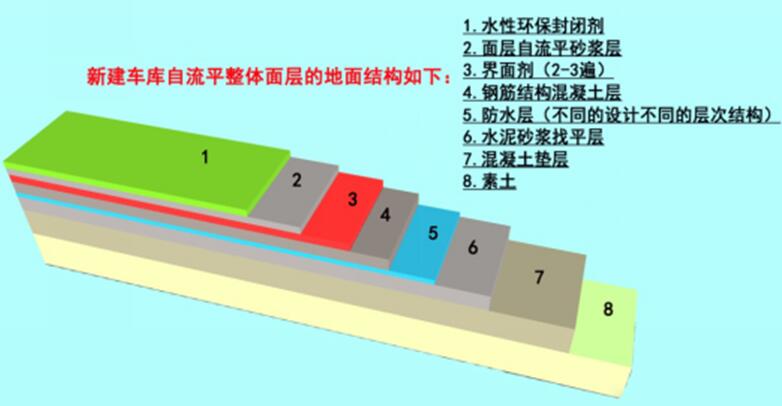

1、新建车库自流平整体地面构成
在新建的地下车库地面，只需在钢筋结构层上面做6-8mm的水泥自流平整体面层，即可完成整个车库地面的施工，不需再做细石混凝土层和砂浆找平层。由于钢筋结构混凝土层硬度高，凹凸缺陷多，ESAU公司有顶级的地面打磨机进行处理，解决了钢筋结构层的地面处理难题。
2、旧车库翻新自流平整体地面构成
各种金刚砂、环氧地坪漆及其他面层车库，因使用久后地面出现空鼓、脱皮、开裂、起砂等影响使用的情况下，需要进行面层的翻新，面层自流平技术，在欧洲发源时就是以做地面翻新为目的发展起来的。采用自流平整体面层技术进行旧车库翻新，具有施工结构简单、施工速度快、施工完2-3天即可交付使用、可快速分割施工，不影响车库使用等优点。
采用自流平整体面层技术进行车库翻新，要求原车库地面抗压强度≥20Mpa强度，低于20Mpa抗压强度的地面，不能采用自流平整体地面技术，因为自流平面层强度远高于基层强度，易出现空鼓、开裂、破碎，影响使用寿命，建议采用本公司的超硬工业砂浆整体面层系统。
三、系统选取原因及优势对比介绍
1、自流平地坪系统为国际上最流行的地面系统，与其他地坪系统相比，在使用寿命、环保方面具有明显的优势。结合本公司开发的水性有机聚晶硅保护剂与水泥自流平各自的优势，提供完美的解决方案。
2、结合了水性有机聚晶硅与水泥自流平各自的优势，提供完美的解决方案。
意美地水泥自流平特点
意美地水性有机聚晶硅保护剂的特点
l 良好的自动找平能力
l 施工快
l 干燥快（2-4小时后可上人行走，24小时后可开发轻型交通，7天后可正常使用）
l 对基层的粘结性良好
l 高抗折强度
l 高耐磨性
l 低收缩性或膨胀性
l 与旧基面有良好的粘结性
l 环保l 水性有机聚晶硅以水为溶剂，具有无气味、无污染、阻燃A1级
l 表面效果美观、整体无缝
l 耐酸、碱、盐化学溶剂、油类腐蚀
l 耐磨、耐压
l 柔韧性、抗冲击
l 极高的附着力
l 具有极佳的施工性和流平性，易维修、保养
l 可以在高湿度的环境中施工自流平层施工为车库地面提供了平整良好的地面。同时由于其较大的施工厚度为整个车库提供了一个大范围平整的地面，而且其施工不受地面含水率的过大影响，其自身干燥速度快，特别适合雨季和潮湿区域施工。
特别是水泥自流平引入地面系统之后，水泥自流平具有一定的透气性，能够很好地保护整个地坪系统不因基层水气而导致起鼓、开裂。而且水性有机聚晶硅保护剂具有良好的柔性，能够有效地保护地坪不至于由于外界偶尔的外力破坏。起到了良好的缓冲作用，因此能够极大地延长地坪的使用寿命。
四、水泥自流平及水性有机聚晶硅保护剂的相应技术参数
1、水泥自流平的技术资料
序号
项目
国家标准
意美地性能
1
流动度
mm初始流动度
≥130
145
2
20分钟流动度
≥130
143
3
拉伸粘结强度（Mpa）
≥1.0
1.2
4
尺寸变化率（%）
-0.15≈+0.15
-0.03
5
抗冲击性
无开裂脱落地板
无开裂脱落地板
6
24h抗折强度（Mpa)
≥2.0
3.7
7
24h抗压强度（Mpa）
≥6.0
12.2
8
28d抗折强度（Mpa）
≥4
11.0
9
28d抗压强度（Mpa）
≥16
40.3
10
内照射指数（环保指数）
≤1.0
0.1
11
外照射指数（环保指数）
≤1.0
0.2
2、水性有机聚晶硅保护剂性能：
项 目
指 标
漆膜颜色及外观
平整、光滑、无明显色差
干燥时间
表干/h
≤3
实干/h
≤12
附着力/级
≤1
耐冲击性 /Kg· cm
50
柔韧性/mm
≤1
铅笔硬度
≥3H
耐磨性（1000gf1000N）/mg
≤30
耐碱性10%NaOH(25℃)/d
30无变化
耐酸性10%H2SO4 (25℃)/d
30无变化
耐水性（去离子水）（25℃）/d
30无变化
耐汽油性（25℃）/d
30无变化
五、施工方法
A. 水泥自流平的施工方法
l 施工条件准备：
施工时，工作区域允许稍许通风，但是门窗应封闭好，以避免在施工时和施工后通风量过大。在施工时和施工后一周内室内和地面温度应控制在+10—+25℃。施工前测试地面混凝土的相对湿度应小于95%，工作环境的空气相对湿度应小于70%。如不达到要求应适当采取措施调整。
l 基层及基层处理：
清理场内堆放材料、设备移出施工区域。清除松散、薄弱材料。人工用扫帚进行场地的初次清洁。用铲刀将地面散落的砂浆、胶等进行清理。
破损和不平的基层处理。如基层出现软弱层或坑洼不平，必须先剔除软弱层，杂质清除干净。用专业地面打磨机将地面薄弱表面(浮浆、松散的材料)清除，使地面形成粗糙表面，形成良好的粘结结合面。
地面打磨机自带高功率吸尘器，在施工中能够有效避免扬尘现象，混凝土柱边及墙角使用平推打磨机进行边角处理打磨。
对油渍污染的地面，经打磨后仍有的部位用专用喷枪处理。
打磨处理后的地面无松软浮浆，密实、表面无松动、杂物。
大型喷砂机未处理的部位必须用平推打磨机进行处理。
真空吸尘
基层打磨后所产生的浮土，必须用真空吸尘器吸干净。
用大功率工业真空吸尘器清理地面，地面不能有影响粘结力的杂质及灰尘。

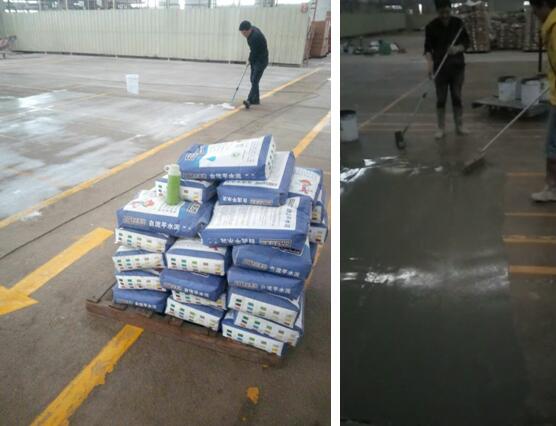

界面剂涂刷+施工：
原色：
彩色

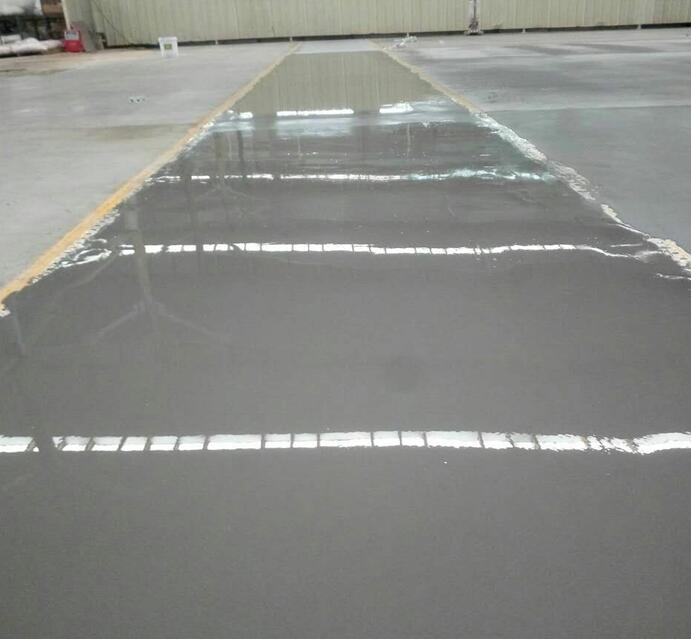

l 干燥时间
室温在+20℃的情况下，砂浆干燥4-8小时后人可以在上面走动
在正常的干燥环境下(+20℃，50%RH)，1-3天后可以滚涂表面封闭剂。地基湿度大和干燥条件差，都会延长干燥时间，封闭剂施工可适当延后。
B、水性有机聚晶硅保护剂施工方法
l 在保护施工前，确定所需的材料及工具都已准备好。
l 确保搅拌设备正常工作，需要准备一个备用搅拌器，搅拌均匀即可。
l 在确定自流平表面干燥程度达到要求后，需喷撒封闭剂底涂，底涂湿润时间保持在5-10分钟即可
l 封闭剂在底涂施工后8-24小时内涂布。
l 先搅拌一组树脂至颜色均匀，在加入一组固化剂，搅拌3分钟至混合物均匀一致。
l 搅拌均匀后在地面上均匀的涂刷。
l 24小时方可走人，72小时方可重压。(低于室温情况下需要延长养护时间)。
六、 施工过程中的质量控制
l 施工前对工人进行技术交底，
l 对上道工序进行检查并做好交接，
l 施工前对机械设备和工具进行检查，
l 施工过程中，通过目测和专业测量手段对质量进行控制。
l 施工完毕后，自检合格方能进行下一道工序施工
七、 验收
水泥自流平施工达到《地面用水泥基自流平砂浆》标准JC/T985-2005
-
联系我们
以扫工业地坪系统
地址：江门市棠下镇周郡海滩围工业区
电话：13709611012、18675935255
版权属于：以扫工业地坪系统
